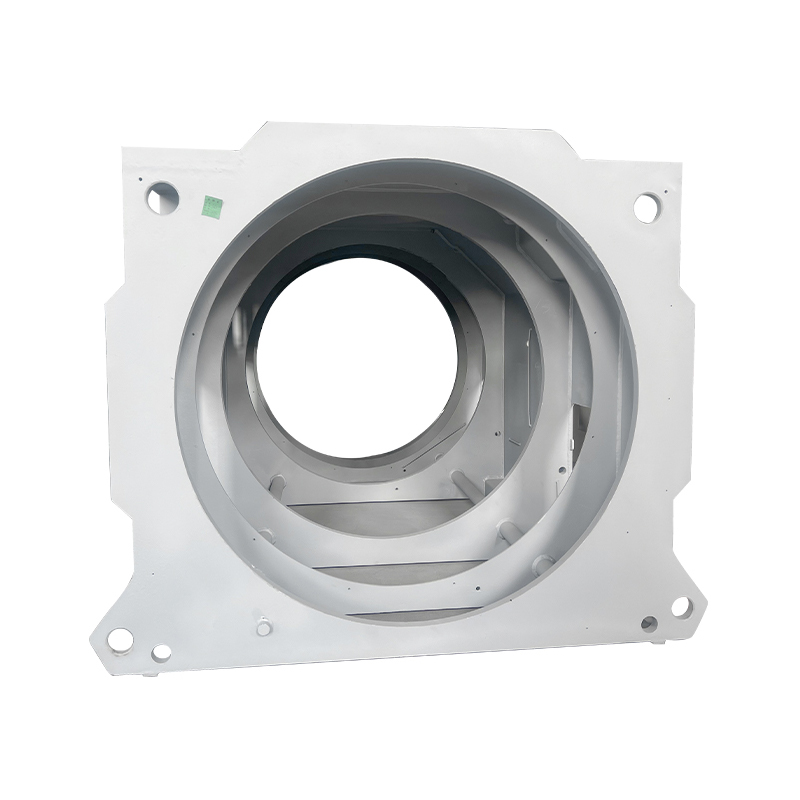

Industriell svetsad motorbas av lådtyp

I. Basic Concept and Positioning

Maskinbasen av industriell lådtyp är en motorbärande struktur tillverkad med hjälp av stålplåtssvetsprocesser. Med en fyrkantig/rektangulär låda som huvudkropp är det en grundläggande komponent som ger stabilt stöd och ett allroundskydd för motorn. Den omsluter interna motorkomponenter (stator, rotor, lager, etc.) i lådan samtidigt som den ger stöd, värmeavledning och skyddsfunktioner. Det är den föredragna ramtypen för stora industrimotorer och motorer som används under speciella driftsförhållanden.

II. Key Structural Features

1. Design av huvudram
Fyrkantigt/rektangulärt tvärsnitt: En hexaedrisk ram svetsad av stålplåtar eller konstruktionsstål, som bildar en stabil bärande struktur med stark anti-lutningsprestanda.

Modulär design: Antar ofta en löstagbar struktur för att underlätta transport och installation; under underhåll kan delar demonteras lokalt.

Förstyvningsarrangemang: Tvärgående, längsgående eller diagonala förstyvningar är installerade inuti ramen för att avsevärt förbättra den totala styvheten och motståndskraften mot deformation.

2. Kritiska komponenter
Bas: bär motorns fulla vikt och driftsbelastning; typiskt svetsade av tjocka stålplåtar (8–20 mm), med justerbara nivelleringsfötter i botten.

Kapsling: Sidoplattor av lådtyp som skyddar inre komponenter, med reserverade kylkanaler och inspektions-/underhållsdörrar.

End plates: Located at both ends of the frame; försedd med lagerhål och kabelgenomföringshål samt svetsad/fixerad i kapslingen.

3. Funktionella höjdpunkter

Kylsystem: Kapslingen är utformad med ventilationsöppningar, kylflänsar eller kylrörledningar för att lösa värmeavledningsproblem som är inneboende i slutna strukturer.

Tätningsdesign: Tätningar/packningar appliceras vid skarvarna för att säkerställa erforderlig skyddsklass (IP54/IP55) för damm- och vattentät prestanda.

Lyftanordningar: Lyftringar eller lyftöglor är installerade på toppen för enklare installation och hantering.

Kopplingslåda: Självsvetsad på sidan av höljet, ger ett elektriskt anslutningsgränssnitt för enklare underhåll.
