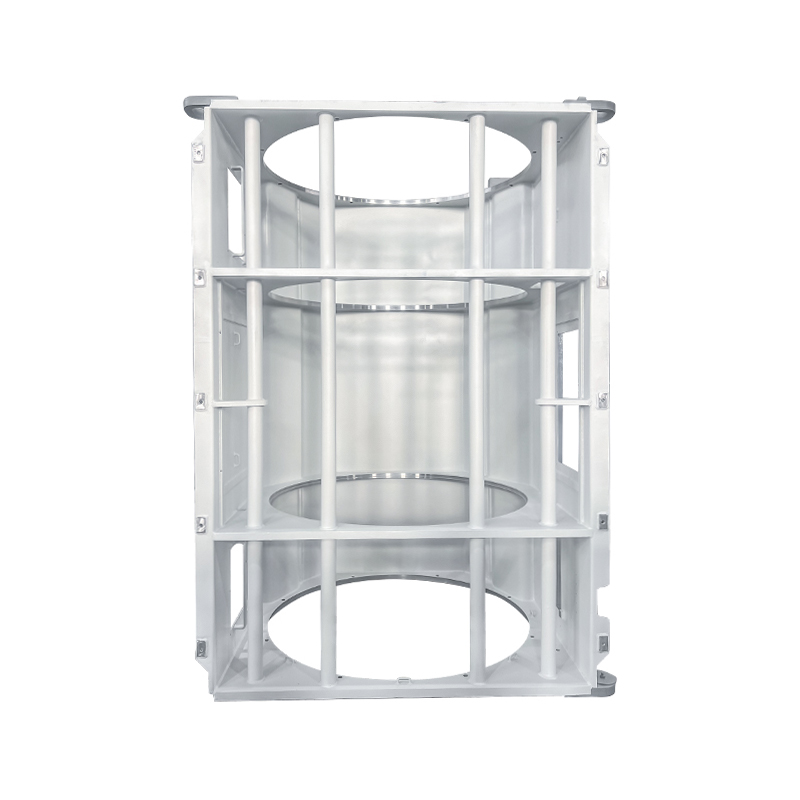

Fyrkantig cylindrisk motorram

Square-Base Cylindrical Motor Frame är en hybridstödstruktur som kombinerar en fyrkantig nedre bas med en cylindrisk övre eller mittsektion. Den integrerar stabiliteten hos en bas av lådtyp med de rumsliga och funktionella fördelarna med en cylinder och används ofta inom elmotorindustrin. Dess utmärkande kännetecken är den "stabila fyrkantiga botten, cylindriska övre sektionen": den nedre delen ger ett styvt stöd via en kvadratisk eller rektangulär bas, medan den övre eller mellersta cylindriska sektionen uppfyller speciella funktionskrav.

Kärnstrukturella egenskaper
1. Sammansatt strukturell design
Fyrkantig bas:
Konstruerad genom att svetsa stålplåtar till en robust ram, med fyra hörnstöd som ger utmärkt anti-lutningsförmåga.

Justerbara utjämningsfötter i botten möjliggör anpassning till ojämna golv och säkerställer exakt horisontell inriktning.

Cylindrisk sektion:
Den mellersta eller övre sektionen använder en cylindrisk struktur, vanligtvis tillverkad av valsning och svetsning av stålplåtar.

Cylindern och den fyrkantiga basen är sammankopplade genom en "runda-till-kvadratövergång"-struktur, vilket möjliggör smidig geometrisk omvandling.

Invändiga förstyvningar, ventilationskanaler eller positioneringsanordningar kan införlivas för att förbättra funktionaliteten.

2. Nyckelanslutningsteknik
Integrerad svetsning: Kontinuerliga svetssömmar förenar den fyrkantiga basen och den cylindriska sektionen för att säkerställa total styvhet.

Förstärkningsplattor vid kritiska leder förbättrar vridmotståndet.

3. Motorstödssystem
Den cylindriska sektionen rymmer statorkärnan, med axiella förstyvningar som ger extra stöd.

Den fyrkantiga basen rymmer lagersocklarna och kylsystemet, vilket underlättar underhåll och montering.
