Motorstatorkärna och elmotorlaminering förklaras

Motorns statorkärna är den stationära magnetiska strukturen i hjärtat av varje elmotor - och dess laminerade konstruktion är den enskilt viktigaste faktorn för att bestämma motoreffektivitet, värmegenerering och effekttäthet. Elmotorlaminat är tunna plåtar av kiselstål, vanligtvis 0,2–0,65 mm tjocka, staplade och sammanfogade för att bilda statorkärnan . Denna laminerade struktur existerar specifikt för att undertrycka virvelströmsförluster som annars skulle omvandla en betydande del av motorns ineffekt till spillvärme. Att välja rätt lamineringsmaterial, tjocklek och staplingsmetod avgör direkt var en motor hamnar på effektivitetsspektrumet – från en grundläggande industriell enhet till en högpresterande EV-drivmotor.

Vad är en motorstatorkärna?

Statorkärnan är den fasta yttre magnetkretsen hos en elektrisk motor. Dess funktion är att bära det alternerande magnetiska flödet som genereras av statorlindningarna, vilket ger en lågreluktansbana som koncentrerar och riktar magnetfältet över luftgapet för att interagera med rotorn. Denna magnetiska växelverkan är det som producerar vridmoment - den grundläggande uteffekten av alla elektriska motorer.

Strukturellt består en motorstatorkärna av ett cylindriskt ok (det bakre järnet som kompletterar den magnetiska kretsen) och en serie tänder som skjuter ut inåt mot rotorn, mellan vilka kopparlindningar sitter i slitsarna. Geometrin hos dessa tänder och slitsar - deras antal, bredd, djup och förhållandet mellan dem - styr motorns vridmomentegenskaper, lindningsutrymmesfaktor och akustiska beteende. I en typisk 4-polig induktionsmotor kan statorn ha 36 spår; en servomotor med hög polräkning kan ha 48 eller fler.

Kärnan måste samtidigt uppnå två konkurrerande mål: hög magnetisk permeabilitet (för att bära flöde med minimalt motstånd) och låg kärnförlust (för att minimera energi som försvinner som värme under varje magnetisk cykel). Den laminerade kiselstålkonstruktionen är den tekniska lösningen som optimerar båda inom praktiska tillverkningsbegränsningar.

Varför elektriska motorlamineringar existerar: Kärnförlustens fysik

Om en statorkärna bearbetades av ett enda massivt stålblock skulle den vara elektriskt ledande genom hela sin volym. Det alternerande magnetfältet som passerar genom kärnan skulle inducera cirkulerande strömmar - virvelströmmar - i bulkmaterialet, precis som en transformators varierande flöde inducerar ström i en sekundärlindning. Dessa virvelströmmar flyter i slutna slingor vinkelrätt mot den magnetiska flödesriktningen, och eftersom stål har elektriskt motstånd avleder de energi som I²R-värme.

Den effekt som förloras till virvelströmmar skalar med kvadraten på både lamineringstjockleken och arbetsfrekvensen . En halvering av lamineringstjockleken minskar virvelströmsförlusterna med cirka 75 %. Detta förhållande gör lamineringstjockleken till en av de mest följdriktiga konstruktionsvariablerna inom elmotorteknik - särskilt när driftsfrekvenserna ökar i frekvensomriktare med variabel hastighet och höghastighetsapplikationer.

Total kärnförlust i en statorlaminering har två komponenter:

• Virvelströmsförluster: Proportionell mot kvadraten på frekvens och kvadraten på flödestätheten. Styrs främst av lamineringstjockleken och stålets elektriska resistivitet.
• Hysteresförluster: Energi försvinner vid omkastning av de magnetiska domänerna i stålet med varje AC-cykel. Proportionell mot frekvens och till flödestäthet upphöjd till ungefär 1,6–2,0 effekt (Steinmetz-exponenten, materialberoende). Styrs av stålkornsorientering, kiselinnehåll och glödgningsbehandling.

Genom att skära upp kärnan i tunna laminat som är elektriskt isolerade från varandra, begränsas virvelströmsbanorna till individuella tunna ark. Den tillgängliga tvärsnittsarean för virvelströmscirkulation minskar dramatiskt och förlusterna minskar i enlighet därmed. En stapel med 0,35 mm lamineringar kommer att uppvisa ungefär 25–30 gånger lägre virvelströmsförluster än en solid kärna med samma dimensioner som arbetar med samma frekvens.

Statorlamineringsmaterial: Silikonstålkvaliteter och urval

Det dominerande materialet för statorlaminering är elektriskt stål — en familj av järn-kisellegeringar som är särskilt formulerade för magnetiska tillämpningar. Kiselhalt (vanligtvis 1–4,5 viktprocent) tjänar två syften: det ökar stålets elektriska resistivitet (minskar virvelströmsförluster) och minskar magnetostriktion (den dimensionsförändring som stålet genomgår under magnetisering, som är den primära källan till motorbrum och hörbart brus).

Icke-orienterat vs. spannmålsorienterat elektriskt stål

Elstål tillverkas i två breda kategorier. Icke-orienterat (NO) elstål har en slumpmässig kornstruktur, vilket ger den ungefär likformiga magnetiska egenskaper i alla riktningar inom arkets plan. Denna isotropi är väsentlig för roterande maskinstatorer, där det magnetiska flödet roterar genom kärnan när motorn fungerar - materialet måste prestera lika bra oavsett flödesriktning. Praktiskt taget alla motorstatorlamineringar använder icke-orienterade kvaliteter.

Kornorienterat (GO) elstål däremot bearbetas för att rikta in korn längs en axel (rullningsriktningen), vilket ger mycket låg kärnförlust i den riktningen. Den används främst i transformatorkärnor, där flödesriktningen är fast, och är inte lämplig för roterande maskinstatorer.

Standardlamineringstjocklekar och deras tillämpningar

Val av lamineringstjocklek är en balans mellan kärnförlustprestanda och tillverkningskostnad. Tunnare lamineringar minskar förlusterna men ökar antalet ark som krävs, ökar stämplings- och staplingskostnaderna och kräver snävare dimensionstoleranser.

Avancerade material: Amorfa och nanokristallina kärnor

För applikationer som kräver den absoluta minimala kärnförlusten - särskilt högfrekvensmotorer över 1 kHz - amorfa metallegeringar (som Metglas 2605SA1) erbjuder kärnförluster cirka 70–80 % lägre än de bästa konventionella kiselstålkvaliteterna. Amorfa metaller produceras genom snabb stelning från en smälta, vilket förhindrar kristallin kornbildning och ger en glasartad atomstruktur med exceptionellt låg hysteresförlust. Avvägningen är att amorft band tillverkas i mycket tunna remsor (typiskt 0,025 mm), är sprött och är betydligt dyrare och svårare att stämpla än konventionellt elstål. Nanokristallina legeringar erbjuder en medelväg - lägre kärnförlust än kiselstål, mer bearbetningsbara än helt amorfa material.

Tillverkning av statorlaminering: stansning, skärning och stapling

Tillverkningen av statorlamineringar involverar flera noggrant kontrollerade tillverkningssteg, som var och en påverkar både dimensionsnoggrannheten och den magnetiska prestandan hos den färdiga kärnan.

Progressiv stansning

Progressiv formstämpling är den dominerande produktionsmetoden för högvolyms statorlamineringar. En spole av elektriskt stålband matas genom ett flerstegs pressverktyg som progressivt stansar spåröppningarna, den yttre profilen, kilspåren och alla andra funktioner i sekventiella stationer innan den färdiga lamineringen stansas ut vid slutstationen. Stämplingshastigheter på 200–600 slag per minut är vanliga för lamineringar upp till 200 mm diameter; större lamineringar kräver långsammare hastigheter för att bibehålla dimensionsnoggrannheten.

Formspel – gapet mellan stansen och formen – är avgörande för lamineringskvaliteten. Överdrivet spelrum orsakar grader på skärkanten, vilket ökar inter-laminär kontakt och skapar kortslutningsbanor för virvelströmmar mellan intilliggande lamineringar, vilket direkt försämrar prestanda för kärnförluster. Branschstandard kräver gradhöjder under 0,05 mm för de flesta motorlamineringsapplikationer; snävare gränser gäller för tunna högfrekventa lamineringar.

Laser och tråd EDM-skärning för prototyper

För prototyp- och lamineringsproduktion i små partier, laserskärning och trådelektrisk urladdningsbearbetning (EDM) är de primära alternativen till stämpling. Laserskärning ger snabb vändning och inga verktygskostnader, men den värmepåverkade zonen längs skurna kanter modifierar det elektriska stålets mikrostruktur – vilket ökar den lokala kärnförlusten med 15–30 % vid de skurna kanterna. Denna effekt är proportionellt mer signifikant i smala tänder, där den värmepåverkade zonen representerar en större del av det totala tvärsnittet. Efterskuren glödgning vid 750–850°C i en kontrollerad atmosfär kan återställa mycket av den förlorade prestandan.

Sammankoppling, limning och svetsning av stapeln

Enskilda lamineringar måste konsolideras till en styv kärnstapel. De viktigaste metoderna är:

• Förregling (klinkande): Små flikar som bildas under stämplingslåsning med motsvarande urtag i intilliggande laminat, håller ihop stapeln mekaniskt. Snabbt och billigt, men förreglingarna skapar lokala spänningskoncentrationer som kan öka kärnförlusten med 3–8 % jämfört med obundna staplar.
• Lasersvetsning: Sömsvetsar längs ytterdiametern eller det bakre okområdet smälter samman stapeln. Svetsvärme skapar en magnetiskt degraderad zon längs svetslinjen, vilket vanligtvis ökar den totala kärnförlusten med 5–15 %. Används där mekanisk hållfasthet är prioritet.
• Adhesiv limning (limmade lamineringsstaplar): Varje laminering beläggs med ett tunt lager härdplast innan stapling; aggregatet härdas under tryck. Bonded stack har den bästa kärnförlustprestandan av någon konsolideringsmetod (ingen mekanisk påkänning, ingen termisk skada) och används i allt högre grad i högeffektiva EV-motorer. Den vidhäftande beläggningens tjocklek - vanligtvis 2–5 µm - fungerar också som den interlaminära isoleringen.
• Bultar / genomgående bultar: Bultar passerar genom inriktade hål i stapeln. Enkel och robust för stora industrimotorer, men introducerar tryckspänning och potentiella magnetiska kortslutningar vid bultplatser.

Statorlamineringsdesign: slitsgeometri och dess effekt på motorprestanda

Slitsen och tandgeometrin hos en statorlaminering är ett av de mest följdriktiga designbesluten inom motorteknik. Det påverkar samtidigt kopparfyllningsfaktor, magnetisk flödestäthetsfördelning, läckageinduktans, kuggvridmoment och hörbart brus – vilket gör slotdesign till ett optimeringsproblem som balanserar flera konkurrerande krav.

Öppna vs. Halvstängda vs. Stängda Slots

Slitsöppningen - gapet mellan intilliggande tandspetsar vid luftgapets yta - är en nyckelvariabel. Öppna luckor tillåt förformade spolar att enkelt sättas in men skapar stora variationer i flödestätheten vid luftgapet (slitsövertoner), vilket ökar vridmomentrippeln och hörbart brus. Halvslutna fack (delvis överbryggade tandspetsar) minskar slitseffekter till priset av något svårare lindningsinförande. Stängda luckor minimera slitsövertoner helt men kräver att lindningstråden träs genom små öppningar, vilket begränsar ledarstorleken och minskar den uppnåbara fyllningsfaktorn.

För synkronmotorer med permanentmagneter (PMSM) som används i EV-applikationer är halvslutna spår med en tandspetsbredd vald för att minimera kuggvridmomentinteraktion med rotormagneterna standardpraxis. Facköppningen är vanligtvis inställd på 1–2 gånger magnetpolens stigning dividerat med spårnumret , ett samband härlett från harmonisk analys av luftgapets flödestäthet.

Stacking Factor och dess inverkan

Staplingsfaktorn (även kallad lamineringsfyllningsfaktorn) är förhållandet mellan den faktiska magnetiska stålvolymen och kärnans totala geometriska volym, vilket står för den isolerande beläggningen mellan lamineringarna. En typisk staplingsfaktor för välproducerade motorlamineringar är 0,95–0,98 — vilket betyder att 95–98 % av kärnans tvärsnitt är aktivt magnetiskt material.

En lägre staplingsfaktor än förväntat – orsakad av alltför stora grader, tjocka isoleringsbeläggningar eller dålig staplingspraxis – minskar kärnans effektiva flödesbärande tvärsnitt, vilket tvingar järnet att arbeta med högre flödestätheter än vad som är designat. Detta driver kärnan längre upp på B-H-kurvan mot mättnad, vilket ökar både kärnförlust och magnetiseringsström och försämrar effektfaktor och effektivitet.

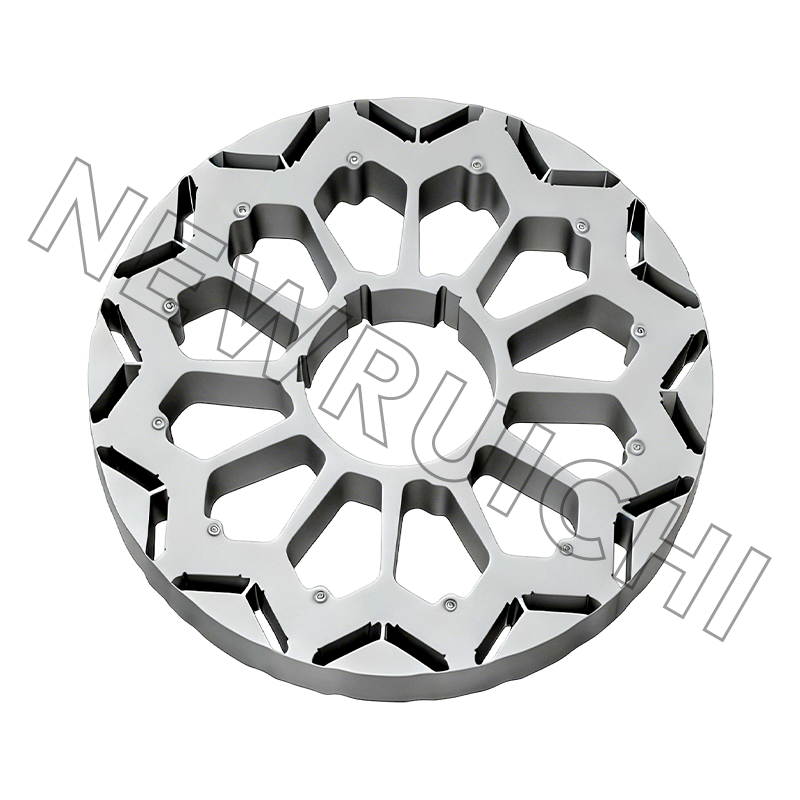

Statorlaminering i elbilar och högeffektiva motorer: Aktuella trender

Den snabba tillväxten av elfordon och skärpningen av globala motoreffektivitetsstandarder (IEC 60034-30-1, som definierar IE3 och IE4 effektivitetsklasser) har drivit på betydande framsteg inom statorlamineringstekniken under det senaste decenniet.

• Tunnare lamineringar för höghastighetsdrift: EV-traktionsmotorer arbetar i allt högre grad med bashastigheter på 6 000–12 000 RPM med fältförsvagning upp till 18 000–20 000 RPM, vilket ger grundläggande elektriska frekvenser på 400–1 000 Hz. Vid dessa frekvenser ger 0,35 mm lamineringar — tillräckligt för 50/60 Hz industrimotorer — oacceptabla kärnförluster. De ledande elbilstillverkarna, inklusive Tesla, BYD och BMW, har migrerat till 0,25–0,27 mm lamineringar för primära dragmotorer, med vissa nästa generations konstruktioner som använder 0,20 mm.
• Högkiselhaltiga och icke-orienterade kvaliteter: Kvaliteter som M250-35A och M270-35A (europeisk beteckning) eller 35H270 (JIS) med kärnförluster på 2,5–3,5 W/kg vid 1,5T, 50 Hz ersätts i premiumapplikationer med kvaliteter med ultralåga förluster som uppnår under 1,5 W/kg. JFE Steel, Nippon Steel och Voestalpine har kommersialiserat kvaliteter med kiselhalt som närmar sig 4,5 % - nära den praktiska gränsen bortom vilken stålet blir för sprött för att stämpla tillförlitligt.
• Segmenterade och modulära statorkonstruktioner: För att förbättra lindningsfyllningsfaktorn och möjliggöra automatiserad lindning av koncentrerade spolar, använder vissa motorkonstruktioner segmenterade statorkärnor – individuella kugg- och slitssegment som lindas separat och sedan monteras i hela statorringen. Segmentering möjliggör kopparfyllnadsfaktorer på 70–75 %, jämfört med 40–55 % för fördelade lindningar i kontinuerliga kärnor.
• Axiella flödesmotorarkitekturer: Axiella flödesmotorer (pannkaka) använder skivformade statorlamineringsstaplar snarare än cylindriska kärnor. Deras kortare magnetiska flödesväg och högre vridmomentdensitet per volymenhet gör dem attraktiva för direktdrivna och in-wheel-motorapplikationer, och deras lamineringsgeometri - spirallindade eller segmenterade skivstackar - kräver andra stansnings- och formningssätt än konventionella radiella flödesdesigner.

Kvalitetskontroll och testning av motorstatorlaminering

Den magnetiska prestandan hos en färdig statorkärna kan avvika avsevärt från egenskaperna hos den råa elektriska stålplåten på grund av tillverkningsskador - stämplingspåkänningar, grader, svetsvärme och hantering. Rigorös kvalitetskontroll i varje steg är avgörande för att säkerställa att kärnan levererar sin designade effektivitet.

• Epstein ramtestning: Standardlaboratoriemetoden (IEC 60404-2) för mätning av kärnförluster i elektriska stålband. Prover skurna från produktionsspolen testas före stämpling för att verifiera att det inkommande materialet uppfyller specifikationen.
• Single sheet tester (SST): Mäter kärnförlust på enskilda ark eller stämplade lamineringar, vilket möjliggör efterstämplingsverifiering. Användbar för att upptäcka de ytterligare förluster som införs av själva stämplingsprocessen.
• Gradhöjdsmått: Automatiserade visionsystem eller kontaktprofilometrar mäter gradhöjden på stämplade lamineringar. Gradhöjder överstiger 0,05 mm utlösa avvisning eller omarbetning, eftersom alltför stora grader äventyrar inter-laminär isolering och staplingsfaktor.
• Stackningsfaktormätning: Den sammansatta kärnstapeln vägs och jämförs med den teoretiska vikten beräknad från lamineringsarea, antal och ståldensitet. Betydande avvikelse indikerar onormal gradning, variation i beläggningstjocklek eller skadade laminat.
• Interlaminär resistanstestning (Franklin-test): Ett standardiserat test (IEC 60404-11) som mäter det elektriska motståndet mellan intilliggande lamineringar genom att trycka en sonduppsättning mot kärnytan under kontrollerad kraft. Låga resistansvärden indikerar skadad eller otillräcklig isoleringsbeläggning och förutsäger förhöjda virvelströmsförluster under drift.
